華順HSH-S03油氣潤滑系統結構介紹

煙臺華順生產的HSH油氣潤滑系統一般由液壓主站、分站、一級、二級油氣分配器組成。其中包括供油及油量分配部分、供氣部分、油氣混合及油氣流量監控部分、油氣輸送及分配部分及電控裝置。系統選用西門子PLC-300，氣動元件及各種控制閥均采用當今最先進的進口品牌。

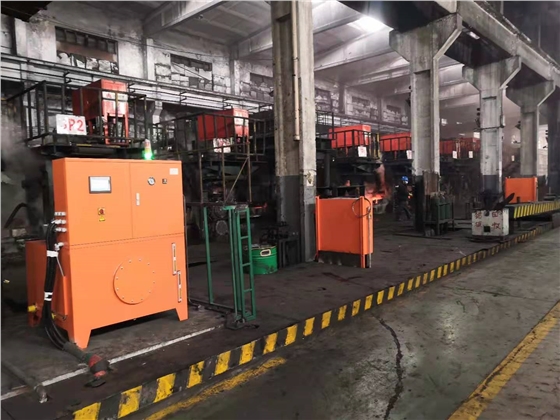

以某鋼廠棒材軋機軸承使用的HSH-S03型油氣潤滑系統為例。整個系統的結構有著以下特點：

1、主站油箱容量為1000升。

2、壓縮空氣處理裝置的管徑為G1 1/2″。

3、由1個主站、5個分站、兩級HSH油氣分配器及中間連接管道等組成主要供油。

4、主站負責向分站供送潤滑劑，包括油箱及其附件。

5、分站主要將主站供送來的潤滑劑進行分配并與壓縮空氣混合形成油氣流。包括油量分配、壓縮空氣處理以及油氣混合等部分。

6、中間連接管道（由用戶提供）分為以下幾部分：

-主站至分站的連接油管，管徑為Φ14X1.5，壓力維持在50-70bar
